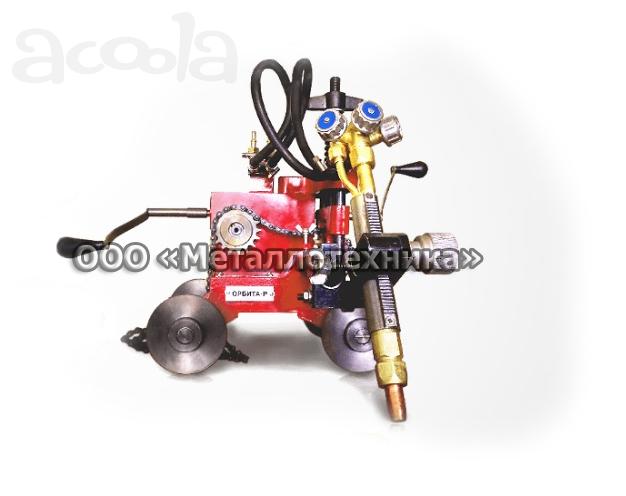

Машина «Орбита-Р» состоит из следующих частей:
- тележка;
- натяжное устройство;
- цепь;
- блок резки;
- пояс;
Движение машины по трубе производится по приводной крючковой цепи, состоящей из штампованных звеньев типа ПК-30-600. Цепь разборная и может набираться до требуемой длины в зависимости от диаметра разрезаемой трубы. Рассоединение звеньев цепи производится сдвигом какого-либо из них относительно соседнего.
Блок резки состоит из суппорта, с закрепленным на штанге, закрепленной в корпусе тележки. Конструкция суппорта позволяет устанавливать резак под различными углами к плоскости реза: перемещать их относительно штанги, устанавливать резак перпендикулярно к касательной, проходящей через точку начала реза, перемещать и фиксировать резак на различной высоте.
Система газопитания машины обеспечивает управление подачи рабочих газов на резак. От рампы или баллонов газы подводятся к газовому коллектору машины, установленному на тележке. От коллектора рабочие газы по шлангам поступают к резаку.
Технические характеристики и цены: можете уточнить у нас на сайте.
Технические характеристики: можете уточнить у нас на сайте.
Технические характеристики
Диапазон диаметров разрезаемых труб, мм: 320-1420
Толщина стенок труб, мм: 5-75
Несовпадение начала и конца резака: 1
Привод перемещения тележки: ручной
Наибольший расход газов, м3/ч:
кислорода: 12
ацетилена: 0,8
пропана: 0,55
природного газа: 1,1
Масса, кг, не более:
машины в комплекте: 34
ходовой части: 10
